跳线接法,小编教你电脑主板跳线怎么接
- 分类：帮助 回答于： 2018年08月11日 12:27:00
对于组装电脑新手朋友来说，最最头疼的部分莫过于主板跳线的连接了，面对机箱中的各种指示灯跳线，很多电脑小白朋友会不知所错。那么主板跳线怎么接？其实很简单，下面，小编给大家带来了电脑主板接跳线的图文。
大家在自己股买电脑配件进行组装的时候会发现，当你面对那一排排密密麻麻的主板线路时回有点崩溃，感觉无从下手，其实现今电脑主板的设计都是模块化、集成式的，线路合并了，熟练的掌握跳线设置是装机必备的技术之一。下面，小编教大伙电脑主板接跳线的技巧。
电脑主板跳线怎么接

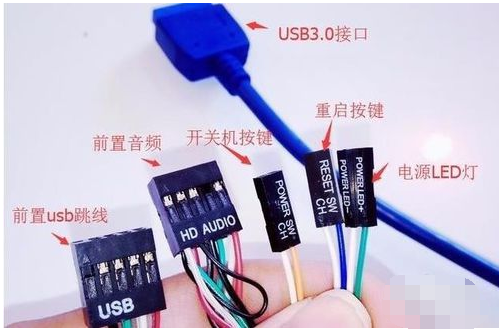

先认识一下，这款机箱上的跳线如下，包括前置Usb跳线、前置音频（HD AUDIO）、开关机按键（POWER SW）、重启按键（RESET SW）、电源电源LED灯（Power LED）、此外还有硬盘指示灯（HDD LED{下图少了一个}）
电脑图-1

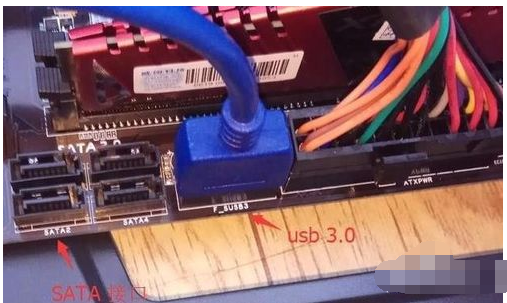

首先将USB3.0插入主板usb3.0接口，放心有防呆设计的，插反了插不进去的。
电脑图-2

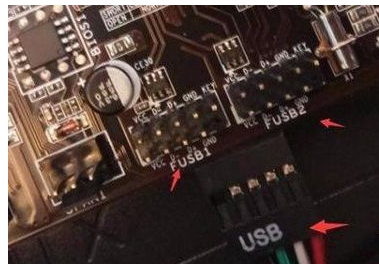

再来插入前置USB接口和前置音频接口，这些接口也是有防呆设计的，因此如果错了是无法插入的，首先先插USB接口，USB标识的接口对应主板上的USB标识接口上。
电脑图-3

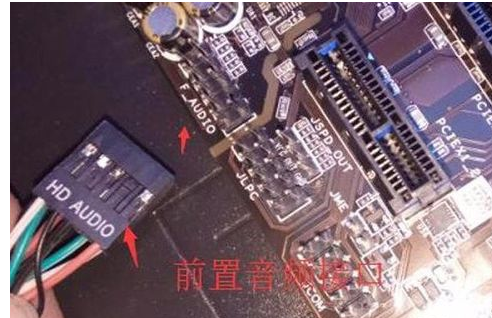

HD AUDIO前置音频接口是对应接入主板上AUDIO标识上，这个不插，机箱前面耳机插孔是没有声音的。
主板图-4

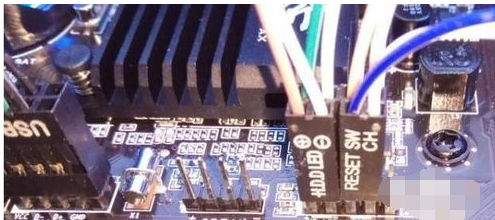

好了，下面开始插入开关机跳线，主板上面已有明确的标识，根据标识插入即可：
主板跳线图-5

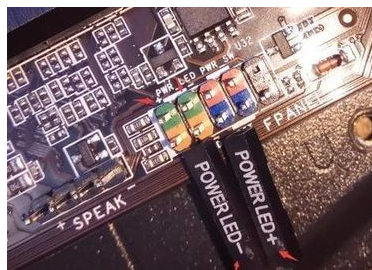

LED灯分正负极的，彩色的线为正极，白色的线为负极，因此千万不要插反了，后果不堪设想。
主板跳线图-6

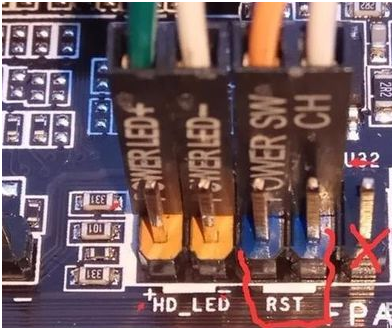

切记，白色的跳线为负极，插在右边
电脑图-7
以上就是电脑主板接跳线的流程。
