网线水晶头接法,小编教你网线水晶头接法

分类:帮助    回答于: 2018年10月19日 11:12:00

对于网线大家都熟悉,它是互联网连接时必备的载体,只要通过网线就能把世界各地的电脑连接在一起,因此,非常重要,下面我们就来详细介绍一下:网线水晶头接法以及排序?

经常看到安装师傅弄网线水晶头,但是如果你来接网线水晶头,或许你可能不会或者忘记了,那么网线水晶头如何接呢?下面小编就为大家详细介绍一下网线水晶头接法图解。

  网线水晶头接法详细步骤:

  一、工具准备

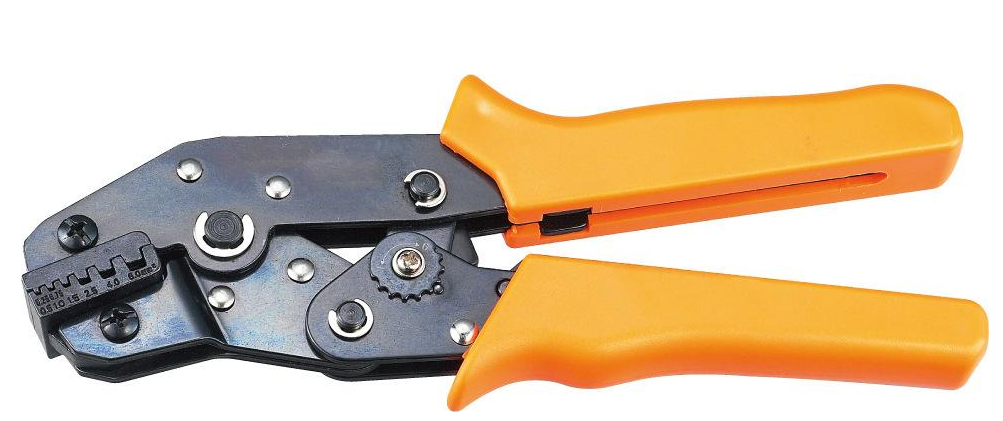

  1、具有8P槽的压线钳一个。

水晶头接口

水晶头接口图-1

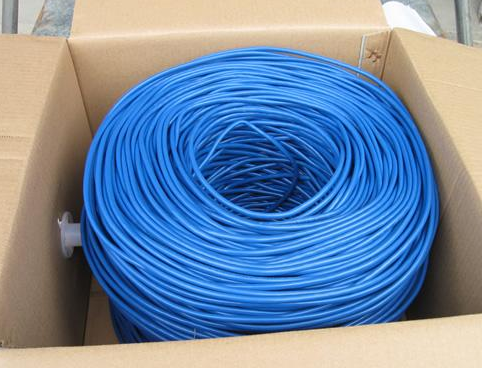

  2、五类网线,也就是现在最常用的网线若干米。

网线

网线图-2

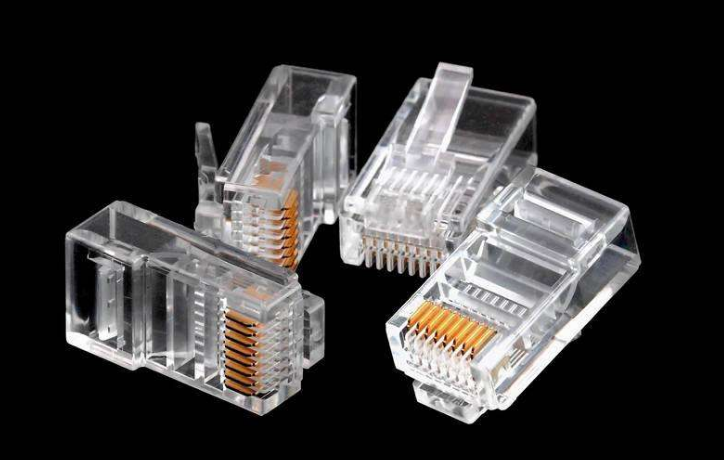

  3、RJ-45插头,也就是所谓的水晶头若干。

网线

网线图-3

  PS:理论上水晶头只需要2个,以防万一,多备一些。


  二、了解网线标准线序

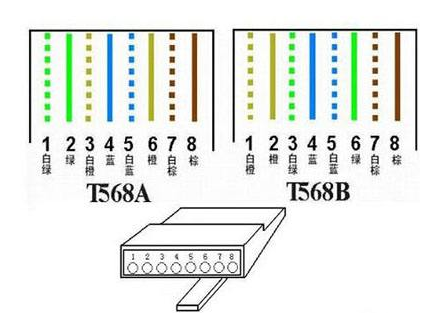

水晶头接口

水晶头接口图-4

  标准568A:1绿白,2绿,3橙白,4蓝,5蓝白,6橙,7棕白,8棕

  标准586B:1橙白,2橙,3绿白,4蓝,5蓝白,6绿,7棕白,8棕

  上网只用到1 2 3 6 1.2下传3.6上传,电话用4.5 7.8是做为电源用,有些设备要,国际标准。

  网线水晶头接法步骤三、直通线和交叉线接法。

  直通线:两头都是568B标准。用于连接:

  PC(电脑)—————————— HUB(集线器)

  PC(电脑)—————————— SWITCH(交换机)

  PC(电脑)—————————— ROUTER(路由器)

  HUB(集线器)———————— HUB(集线器)的级连口

  SWITCH(交换机)—————— HUB(集线器)的级连口

  SWITCH(交换机)—————— SWITCH(交换机)级连口

  SWITCH(交换机)—————— ROUTER(路由器)

  交叉线:一头是568A,另一头是568B。用来连接

  PC(电脑)——————————PC(电脑)

  HUB(集线器)————————HUB(集线器)

  SWITCH(交换机)——————SWITCH(交换机)

  ROUTER(路由器)——————ROUTER(路由器)


  补充一下,配置网络设备要用反转线。

  简单的说!直通线就是两端线序相同的线,用于不同设备之间互连,交叉线就是两端线序不同的线,用于同种设备之间互连。


  网线水晶头接法步骤四、实际网线水晶头制作步骤:

  步骤1、用压线钳将网线的胶皮剪掉长约2cm即可。

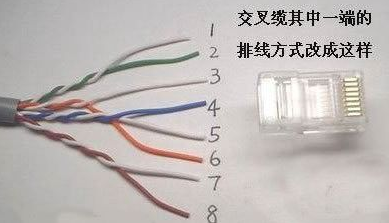

  步骤2、按照上面说的标准线序把网线排列好,可能情况如下图:

水晶头接口

水晶头接口图-5

  步骤3、把8股线末端剪齐。

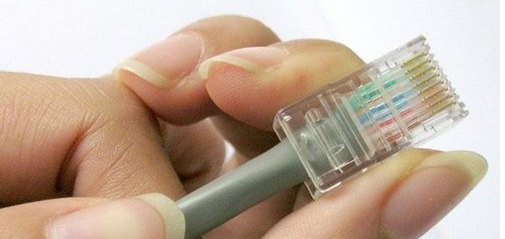

  步骤4、将水晶头有塑料弹簧片的一端向下,有金属针脚的一端向上,把整齐的8股线插入水晶头,并使其紧紧的顶在顶端。

网线水晶头接法

网线水晶头接法图-6

  步骤5、把水晶头插入8P的槽内,用力的握紧压线钳即可!

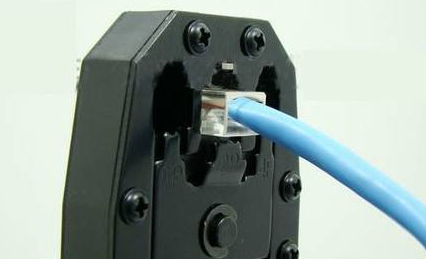

水晶头接法

水晶头接法图-7


  以上就是网线水晶头接法详细步骤介绍了,其实网线水晶头接法就是这么简单,动动手就能完成,大家赶紧去试试吧。
