笔记本电源适配器,小编教你怎样拆解笔记本电源适配器: 分类：教程回答于： 2018年05月05日 09:00:24

电源适配器是我们平常司空见惯的电器用品，但有时候电源适配器也会出现一些故障，而换一个电源适配器的花费较为昂贵，所以有些人会拆开电源适配器来修理。对一般的用户还是不知道该怎么去拆解笔记本电源适配器。下面小编给大伙介绍拆解笔记本电源适配器的操作步骤。

电源适配器是笔记本电脑工作的动力之源，里面是个高品质的开关电源，其工作原理与彩电等家电中的开关电源是一样的，它的作用是为笔记本电脑提供稳定的低压直流电。有用户就问了笔记本电源适配器怎样拆解？下面，小编就来跟大伙讲解笔记本电源适配器拆解的方法。

怎样拆解笔记本电源适配器

笔记本电脑电源适配器的上下盖为注塑封装或是用强力胶粘合的，不用任何螺丝，所以一般只能借助暴力来破解。不过，只要方法得当，拆解后的电源适配器完全可以恢复原样，不仔细观察几乎看不出有拆开过的痕迹。

拆解适配器

拆解适配器图-1

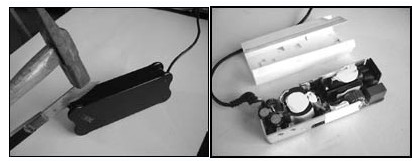

把电源适配器横向侧放置在白纸上，用电工刀刀刃沿电源适配器上下盖之间的缝隙切入，然后用锤子敲击电工刀刀背(如图1)，使电工刀从适配器上下盖之间切进去。在适配器上下盖之间的缝隙的不同位置，用电工刀的刀尖沿缝隙划动，当上下盖的某一部位首先裂开后，把刀尖深入，然后慢慢分开适配器的上下盖。

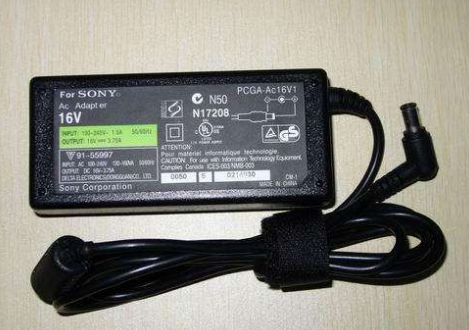

电源适配器

电源适配器图-2

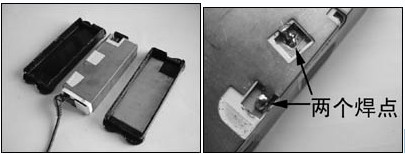

随后打开外壳的电源适配器，可以看到适配器电路外面包有铜质的屏蔽层，用美工刀割开屏蔽层上的胶带纸，再用电烙铁焊开屏蔽层与内部电路板连接的两个焊点(见下图)，即可取下屏蔽层。

电源适配器

电源适配器图-3

屏蔽层与电路板之间还隔有一层较厚的硬质塑料膜(如图4)，再用美工刀割开后，即可见到电路板的“庐山真面目”了

拆解适配器

拆解适配器图-4

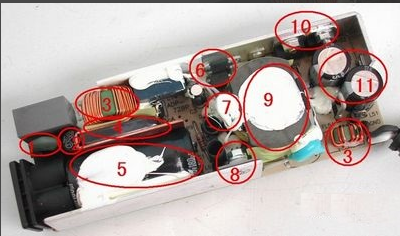

电源适配器的构造：

适配器

适配器图-5

1. 压敏电阻，其功能是当外界电压过高时，压敏电阻阻值迅速变得很小，与压敏电阻串联的保险丝被熔断，从而保护其他电路不被烧坏。

2. 保险丝，规格为2.5A/250V，当电路中的电流过大时，保险丝会熔断以保护其他元件。

3. 电感线圈(又称扼流圈)，主要功能是降低电磁干扰。

4. 整流桥，规格为D3SB，作用是把220V交流电变为直流电。

5. 滤波电容，规格为180μF/400V，作用是滤除直流电中的交流纹波，使电路工作更可靠。

6. 运放IC(集成电路)，保护电路、电压调节的重要组成部分。

7. 温度探头，用于探测电源适配器的内部温度，当温度高于某一设定值时(不同品牌的电源适配器，其设定的温度阀值略有不同)，保护电路会切断适配器的电压输出，从而保护适配器不受损坏。

适配器

适配器图-6

8. 大功率开关管，是开关电源中的核心元件之一，开关电源能“一开一关”地工作，开关管功不可没。

9. 开关变压器，开关电源中的核心元件之一。

10. 次级整流管，功能是把低压交流电变为低压直流电。在IBM的电源适配器中，整流管往往是由两个大功率并联工作的，以获得较大的电流输出。

11. 次级滤波电容，规格为820μF/ 25V，共有两个，起滤除低压直流电中的纹波的作用。

除上述元件外，电路板上还有可调电位器及其他阻容元件。

关于拆解笔记本电源适配器的操作，小编跟大伙讲到这了。
